隆中重工圓振動篩工作原理結構圖
發布日期：2016-05-16 作者：隆中

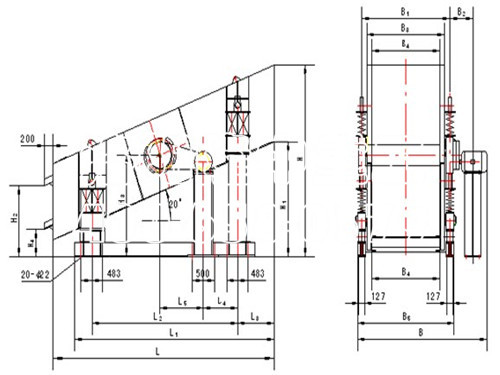

眾所周知，圓振動篩是一款作圓形運動的振動篩分設備，主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。下面我們通過圓振動篩的結構圖來了解下關于圓振動篩的工作原理。
1. 篩箱：由數種厚度不同的鋼板焊制而成，具有特定的強度和剛度，是篩機的主要組成部分。
2. 篩網：有低碳鋼、黃銅、青銅、不銹鋼絲、彈性桿等數種篩網。
3. 電機使用與維修方法：詳見電機使用說明書。
4. 電機臺座：下振式篩機的電機臺座是可移動的，使用前連接螺釘需要擰緊，特別是新篩機試用前三天，b須反復緊固，以免松動造成事故。
5. 減震彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧需要垂直于地面。
6. 支架：由四個支柱和兩個槽鋼組在，支持著篩箱，安裝時支柱需要垂直于地面，兩支柱下面的槽鋼應相互平行。
有了以上隆中重工提供的圓振動篩結構圖并有詳細的配件說明，相信大家會對圓振動篩的工作原理和結構設計有了更詳細的了解把，如果還有哪些疑問的話，隨時歡迎您撥打熱線電話咨詢。
